Sistemi di Visione Industriale per Applicazioni Laser di precisione

Cosa sono i Sistemi di Visione e perché sono strategici nei processi laser

Un sistema di visione industriale combina hardware e software per acquisire, elaborare e interpretare informazioni visive. Nel contesto laser, queste tecnologie assumono tre funzioni strategiche fondamentali:

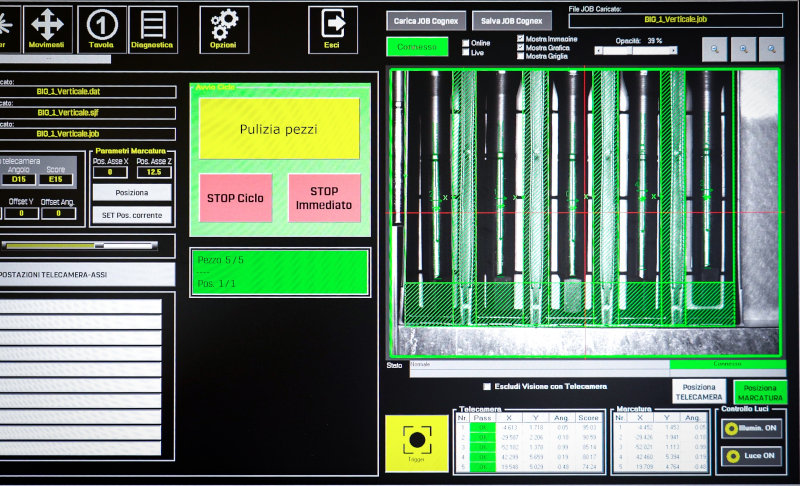

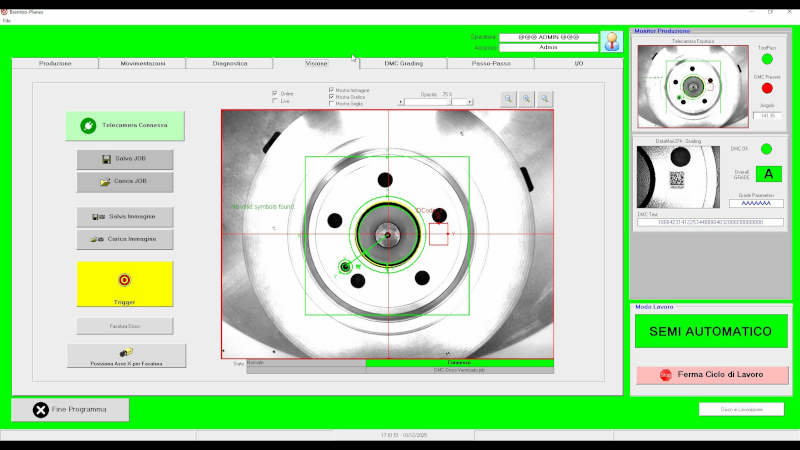

• Il centraggio del pezzo tramite telecamera identifica la posizione esatta del componente nell’area di lavoro, compensando variazioni di posizionamento, come l’angolazione, la rotazione e la posizione nello spazio. Questo garantisce la marcatura laser in un punto preciso del pezzo, indipendentemente dalla sua collocazione sul piano o sul sistema di movimentazione.
• Il riconoscimento della sagoma tramite software analizza i contorni dell’oggetto tramite “edge detection” oppure elabora l’immagine pixel per pixel. I sistemi più evoluti permettono di adattare dinamicamente il programma di marcatura alla geometria rilevata, risultando vantaggiosi quando si lavora con componenti di forma variabile o quando serve eseguire la marcatura laser rispetto ad un riferimento specifico.

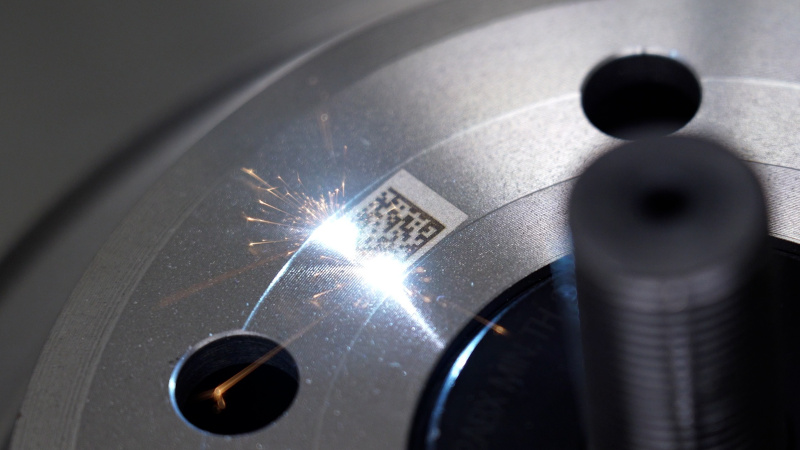

• La verifica qualitativa post-marcatura rappresenta il terzo pilastro. Dopo la lavorazione, il sistema di visione verifica la leggibilità dei codici DataMatrix o QR, controlla contrasto e nitidezza, garantendo il rispetto degli standard qualitativi e riducendo drasticamente gli scarti.

Come funzionano i Sistemi di Visione: componenti, acquisizione e interpretazione dell’immagine

La comprensione di un sistema di visione richiede l’analisi dei componenti fondamentali e del flusso di elaborazione. Al centro troviamo il sensore di visione, che può essere CMOS o CCD.

Le telecamere CMOS offrono velocità superiori e minori consumi, mentre i CCD garantiscono qualità eccellente in condizioni critiche.

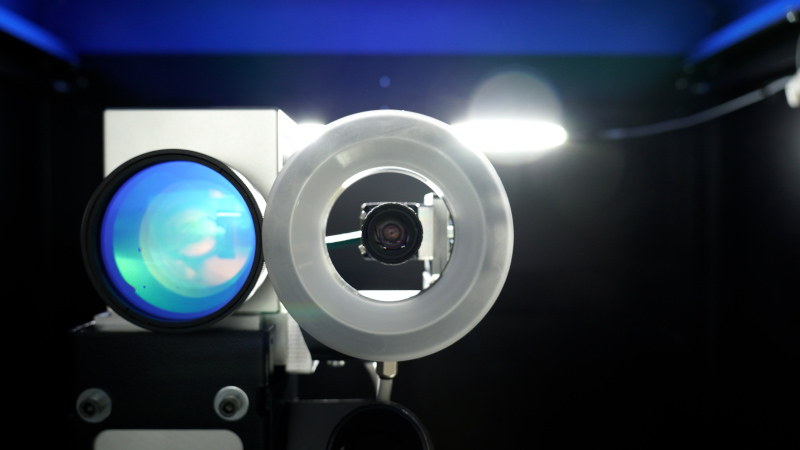

L’illuminazione rappresenta un elemento critico per ottenere immagini nitide. Le soluzioni includono luci LED ad alta intensità in configurazioni coassiali o laterali, fino all’illuminazione strutturata per il rilevamento tridimensionale. Il sistema ottico determina campo visivo, risoluzione e profondità di campo.

L’unità di elaborazione, implementata su PC industriali, smart camera o sistemi embedded, ospita gli algoritmi che trasformano i pixel in informazioni utili.

Il processo si articola in fasi sequenziali:

• acquisizione dell’immagine,
• pre-processing per migliorare la qualità,
• estrazione delle informazioni rilevanti tramite algoritmi di visione artificiale,
• e comunicazione dei dati al controllo laser.

Questo ciclo si completa in decine di millisecondi, compatibilmente con ritmi produttivi elevati.

Quali sono i Sistemi di Visione Industriale

Sistemi di Visione 2D

I sistemi di visione bidimensionali rappresentano la soluzione più diffusa per marcatura laser su superfici piane. Acquisiscono immagini planari per estrarre informazioni su posizione, orientamento e caratteristiche degli oggetti.

Offrono velocità elevate (centinaia di immagini al secondo), costi contenuti e semplicità di integrazione, ideali per centraggio pezzo, lettura codici e riconoscimento sagome.

Sistemi TTL e laterali

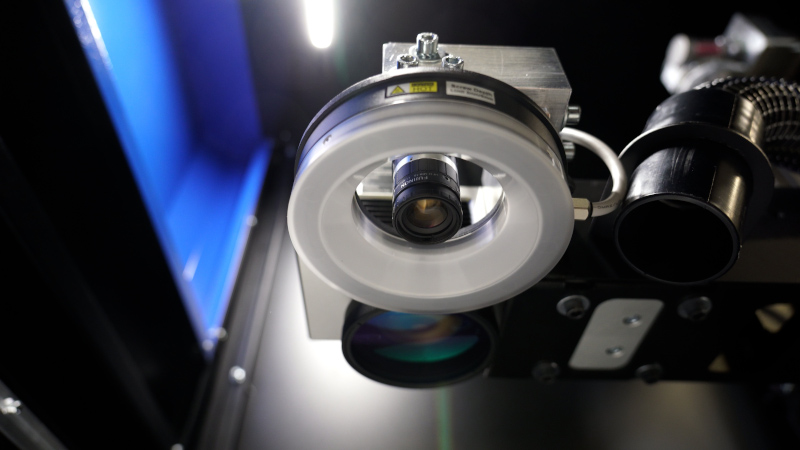

I sistemi TTL (Through The Lens) condividono il percorso ottico tra telecamera e laser: la telecamera acquisisce l’immagine direttamente tramite la lente focale della testa di scansione da dove fuoriesce il fascio laser.

Il campo visivo coincide con l’area di marcatura, eliminando problemi di parallasse. La lettura di codici avviene immediatamente dopo la marcatura, con centraggio estremamente preciso.

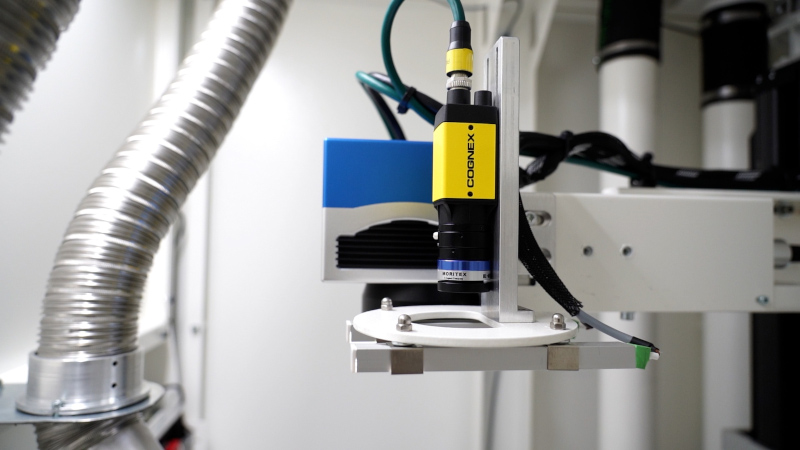

I sistemi con telecamera laterale offrono campi visivi più ampi, ideali per componenti grandi. La telecamera è montata lateralmente con calibrazione accurata, permettendo maggiore flessibilità nell’illuminazione e ispezione di aree estese.

Sistemi di Visione Artificiale: Deep Learning e Intelligenza Adattiva

I sistemi di visione artificiale introducono capacità di apprendimento che rivoluzionano le applicazioni laser complesse. A differenza degli algoritmi tradizionali basati su regole predefinite, utilizzano tecniche di machine learning e deep learning per apprendere da dataset di immagini.

Il deep learning permette al software di imparare a riconoscere le forme attraverso iterazioni di addestramento. L’operatore fornisce esempi di pezzi corretti e difettosi in diverse orientazioni. La rete neurale analizza queste immagini, identifica caratteristiche distintive e costruisce un modello per classificare nuove immagini.

Questa capacità di generalizzazione permette di gestire variabilità di illuminazione, tollerare variazioni geometriche e riconoscere oggetti parzialmente occlusi.

Nel contesto laser, la visione artificiale trova applicazione:

• nel riconoscimento automatico del tipo di componente,
• nella verifica qualitativa assistita da IA che identifica difetti sottili,
• e nel centraggio adattivo su geometrie variabili.

Per la pulizia laser, distingue le aree da trattare, adatta i parametri in base al contaminante e verifica il risultato.

L’implementazione richiede la creazione delle solution specifiche: raccolta dataset, selezione dell’architettura di rete, addestramento e validazione. I moderni framework permettono di completare questo processo in ore o giorni.

Nelle applicazioni critiche si adottano architetture ibride che combinano robustezza degli algoritmi deterministici con la flessibilità dell’IA.

Sistemi di Visione per Robot e Automazione Laser

L’integrazione tra visione, robot e laser permette celle di lavoro flessibili per componenti di forme variabili con minimi tempi di attrezzaggio.

La visione fornisce le informazioni spaziali per localizzare, afferrare e posizionare i componenti, guidando il robot verso il punto esatto di marcatura o pulizia.

Le architetture prevedono telecamere fisse sopra l’area di lavoro (eye-to-hand) o solidali al braccio robotico (eye-in-hand). La prima offre stabilità e calibrazione semplificata, la seconda garantisce flessibilità per ispezionare da angolazioni multiple.

La marcatura laser rispetto ad un riferimento identifica marker sul componente, calcola posizione e orientamento, comunicando al robot le coordinate trasformate. Per geometrie complesse, il robot con testa laser e visione naviga superfici 3D, adattando continuamente posizione e angolazione del fascio.

Nella pulizia laser, la visione 3D montata sul robot ricostruisce la geometria, pianifica traiettorie ottimali e verifica l’efficacia in tempo reale.

La sincronizzazione richiede protocolli industriali come Profinet o EtherCAT per scambio dati con latenze predicibili.

La calibrazione del sistema integrato determina la relazione geometrica tra telecamera, robot e laser, trasformando coordinate pixel in coordinate spaziali.

Sistemi di Visione per Controllo Qualità nelle Lavorazioni Laser

I sistemi di visione per controllo qualità garantiscono standard elevati, riducono scarti e implementano miglioramento continuo basato sui dati.

Dopo la marcatura, acquisiscono un’immagine del codice o testo marcato valutandone la qualità secondo standard ISO/IEC.

Per i DataMatrix vengono verificati contrasto, uniformità delle celle, decodificabilità e assenza di difetti, assegnando un grado qualitativo.

Questa verifica in linea ispeziona ogni componente, garantendo tracciabilità e individuazione immediata di derive. Se la qualità si deteriora per usura ottiche o variazioni di messa a fuoco, il sistema rileva il problema attivando allarmi o regolazioni automatiche.

Per applicazioni critiche (medicale, aerospaziale) vengono implementati sistemi multi-stage che verificano il componente prima, durante e dopo la marcatura.

Nella pulizia laser, il controllo valuta l’efficacia della rimozione del contaminante, verifica l’uniformità del trattamento e controlla che il substrato non sia danneggiato.

Quanto costano i Sistemi di Visione per Applicazioni Laser

La comprensione dei fattori di costo permette scelte tecnologiche consapevoli e ottimizzazione degli investimenti.

I sistemi entry-level 2D con smart camera, risoluzione standard e algoritmi base partono da 3.000-5.000 euro, adeguati per applicazioni semplici.

Sistemi intermedi con telecamere ad alta risoluzione, illuminazione ottimizzata e algoritmi avanzati si collocano nella fascia 8.000-15.000 euro, offrendo maggiore flessibilità e precisione.

Fattori determinanti includono:

• Risoluzione telecamera: sensori oltre 10 megapixel costano migliaia di euro in più rispetto a VGA,
• Velocità acquisizione: telecamere ad alta velocità sono significativamente più costose,
• Illuminazione: da LED standard a sistemi coassiali ad alta intensità (1.000-5.000 euro aggiuntivi),
• Integrazione: sistemi integrati dal costruttore laser hanno premium price ma offrono affidabilità superiore,
• Software: licenze da 1.000 a 10.000 euro secondo funzionalità.

Il ritorno sull’investimento considera riduzione scarti, aumento produttività, eliminazione operazioni manuali e miglioramento tracciabilità. Il payback period risulta spesso inferiore a 12-18 mesi.

Soluzioni integrate e convergenza: uno sguardo al futuro

I sistemi di visione hanno trasformato le applicazioni di marcatura e pulizia laser in soluzioni integrate capaci di garantire qualità, autonomia, tracciabilità e flessibilità.

La convergenza tra visione industriale tradizionale, intelligenza artificiale e robotica apre scenari applicativi sempre più sofisticati per affrontare sfide produttive complesse.

La scelta del sistema appropriato richiede analisi attenta delle specificità applicative, bilanciando requisiti tecnici, vincoli economici e obiettivi di lungo termine.

In questo scenario, l’integrazione tra laser e sistemi di visione non è un semplice optional tecnologico, ma un elemento progettuale chiave per realizzare soluzioni industriali affidabili, scalabili e orientate alla qualità.
