Tracciabilità e Performance: l’innovazione EVLASER nella Marcatura Laser dei dischi freno

Quando utilizzare la Marcatura Laser su dischi freno e componenti Automotive

A differenza di altre tecnologie di marcatura, il laser viene adottato nei processi produttivi automotive quando è necessario garantire prestazioni elevate in termini di durabilità, precisione e integrazione in linea.

Il laser consente infatti di ottenere marcature permanenti, ad alta precisione e senza contatto, riducendo il rischio di deformazioni o alterazioni superficiali del componente, anche in presenza di geometrie complesse.

Le soluzioni più diffuse includono sistemi laser a fibra, particolarmente indicati per la marcatura su metalli come ghisa e acciai utilizzati nei dischi freno.

Questo approccio risulta particolarmente efficace nei contesti produttivi in cui sono richiesti standard elevati di qualità, tracciabilità e continuità operativa, come ad esempio:

• componenti soggetti a elevate sollecitazioni termiche e meccaniche, come i dischi freno,
• processi produttivi ad alta cadenza, dove è fondamentale evitare rallentamenti o colli di bottiglia,
• necessità di integrazione con sistemi MES/ERP per la gestione della tracciabilità,
• requisiti stringenti da parte di OEM e fornitori Tier1 in termini di qualità e leggibilità del codice.

In questi scenari, la marcatura laser consente di mantenere elevati standard qualitativi senza impattare sul ciclo produttivo, rendendola particolarmente adatta a linee automatizzate e ambienti industriali complessi.

Marcatura Laser Automotive vs tecnologie alternative

Nella produzione industriale, la marcatura dei componenti può essere effettuata anche con tecnologie alternative al laser, come punzonatura, inkjet o micropercussione.

Tuttavia, queste soluzioni presentano limiti significativi quando applicate a componenti soggetti a forti sollecitazioni come i dischi freno.

Rispetto a queste tecnologie, la marcatura laser offre vantaggi concreti in termini di:

• maggiore durata della marcatura, anche in presenza di alte temperature e trattamenti superficiali,
• migliore leggibilità dei codici nel tempo,
• assenza di contatto meccanico e quindi nessun impatto sulla struttura del materiale.

Questo rende il laser la scelta preferenziale per applicazioni automotive dove affidabilità e tracciabilità sono requisiti imprescindibili.

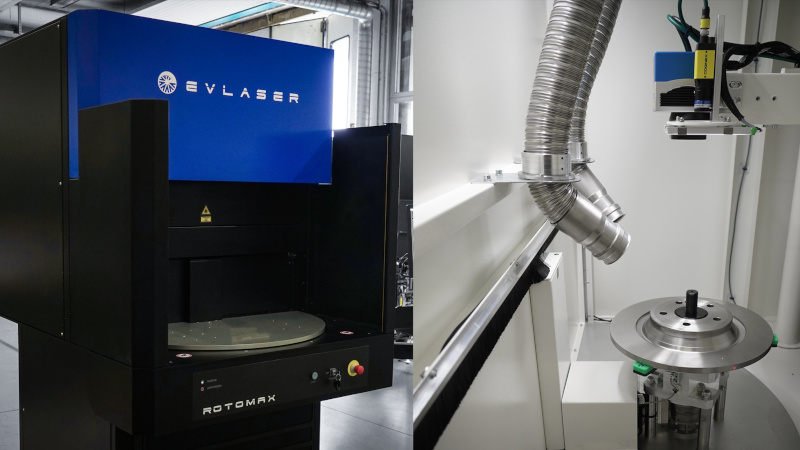

Il Case History Evlaser: un sistema di Marcatura Laser per dischi freno

EVLASER ha risposto a questa sfida con un sistema di marcatura a tavola rotante ad alta cadenza, potenziato da un software di visione proprietario per la centratura dinamica del pezzo.

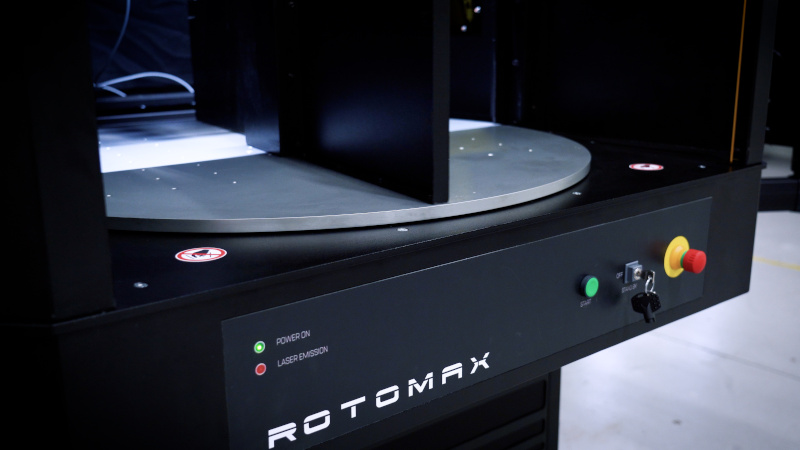

Massimizzare l’OEE: il vantaggio della Tavola Rotante

In un contesto di produzione di massa, il “tempo ciclo” è il KPI fondamentale. Un sistema di marcatura statico crea inevitabilmente colli di bottiglia durante le fasi di carico e scarico.

La soluzione a tavola rotante di EVLASER elimina queste inefficienze operando in tempo mascherato:

• Ciclo Continuo: Mentre il laser marca un disco in camera chiusa (garantendo la massima sicurezza in Classe 1), l’operatore o un braccio robotico scaricano il pezzo finito e ne caricano uno grezzo sulla stazione esterna, in conformità alle normative europee sulla sicurezza delle macchine e dei sistemi laser, assicurando la protezione degli operatori anche in contesti produttivi ad alta intensità.
• Affidabilità Comprovata: Questa tecnologia rappresenta oggi una soluzione consolidata per il mercato nazionale: EVLASER vanta infatti l’installazione di questi sistemi a tavola rotante nei principali stabilimenti dei più importanti produttori di componentistica automotive in Italia, confermando la robustezza della macchina in contesti di produzione intensiva.
• Aumento dell’Output: Questa architettura permette un incremento della produttività fino al 40% rispetto alle stazioni singole.

Questo approccio consente di ottimizzare in modo significativo l’OEE (Overall Equipment Effectiveness), riducendo i tempi morti legati alle operazioni di carico e scarico e garantendo una maggiore continuità operativa lungo tutta la linea produttiva.

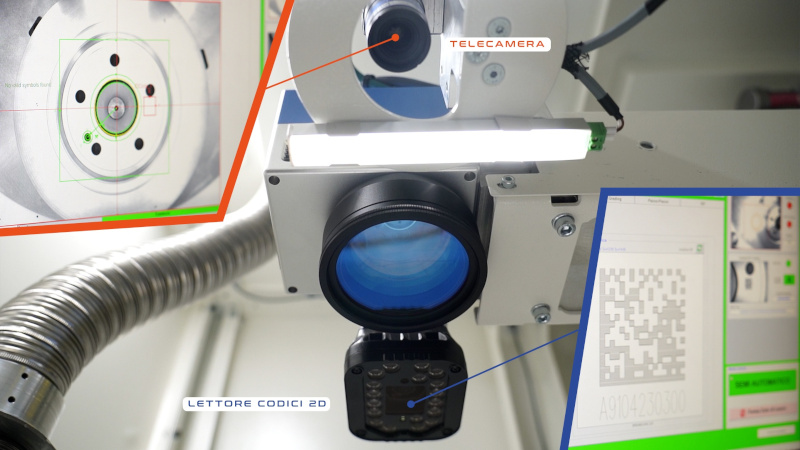

Visione Artificiale e centratura software: oltre il posizionamento meccanico

A differenza dei sistemi tradizionali che richiedono costosi attrezzaggi meccanici per ogni modello di disco, EVLASER ha introdotto una tecnologia di allineamento intelligente tramite telecamera laterale.

Molti dischi freno presentano geometrie complesse (fori di ventilazione, mozzi asimmetrici) che impongono la marcatura in punti estremamente circoscritti.

Il nostro software customizzato gestisce questo processo in tre step:

1. Scansione Real-time: La telecamera laterale individua le feature geometriche del disco appena posizionato.
2. Elaborazione Dati: Il software calcola lo scostamento angolare rispetto alla posizione di marcatura ideale.
3. Centratura Automatica: Il sistema comanda la rotazione millimetrica della tavola o del mandrino, garantendo che il laser colpisca il punto prestabilito con una precisione chirurgica.

Questo approccio consente inoltre di ridurre drasticamente i tempi di attrezzaggio e cambio formato, migliorando la flessibilità produttiva e rendendo il sistema particolarmente adatto a contesti ad alta variabilità tipici della componentistica automotive.

Deep Marking: resistenza e leggibilità totale

Un concetto chiave per la filiera B2B è la durata della marcatura. I dischi freno subiscono stress termici, lavaggi chimici e ossidazione.

EVLASER utilizza sorgenti laser a fibra ad alta densità di energia progettate per il Deep Marking (marcatura profonda).

Questo garantisce che codici DataMatrix e loghi rimangano perfettamente leggibili anche dopo i trattamenti post-produzione, assicurando la rintracciabilità del componente per l’intero ciclo di vita del veicolo.

Questa tecnologia è particolarmente efficace su materiali come ghisa e acciai legati, comunemente utilizzati nella produzione di dischi freno, dove è necessario garantire una marcatura resistente a usura, ossidazione e trattamenti termici.

Il ruolo del DataMatrix nella tracciabilità dei componenti automotive

Nel settore automotive, il codice DataMatrix rappresenta lo standard di riferimento per l’identificazione dei componenti, grazie alla sua elevata capacità di memorizzazione dati e alla possibilità di essere letto anche in condizioni difficili.

Rispetto ad altri sistemi di codifica, il DataMatrix consente di:

• contenere un’elevata quantità di informazioni in uno spazio ridotto,
• mantenere la leggibilità anche in caso di danneggiamenti parziali,
• integrarsi facilmente con sistemi MES ed ERP per la gestione dei dati di produzione.

La qualità della marcatura e la sua leggibilità possono essere verificate secondo standard internazionali come ISO/IEC 15415 e ISO/IEC 15416, garantendo il rispetto dei requisiti richiesti dalla filiera automotive.

Integrazione Smart Factory e Industry 4.0

Il sistema EVLASER non è una macchina isolata, ma un nodo intelligente della fabbrica moderna.

• Connettività MES/ERP: Scambio dati bidirezionale per la gestione di lotti, numeri di serie e codici fusione.
• Qualità Certificata: Possibilità di integrare sistemi di verifica post-marcatura per il grading dei codici (ISO/IEC).
• Hardware Heavy-Duty: Progettato per resistere a polveri metalliche e vibrazioni tipiche delle officine meccaniche.

L’integrazione con sistemi di automazione industriale e PLC consente di sincronizzare la marcatura con il flusso produttivo, rendendo il sistema EVLASER un elemento attivo all’interno della linea e non una stazione isolata.

Questo approccio favorisce la continuità produttiva e permette di monitorare in tempo reale le performance, contribuendo al miglioramento dell’efficienza complessiva della linea.

Il valore della soluzione EVLASER per la Marcatura Laser dei dischi freno

L’adozione di un sistema EVLASER a tavola rotante rappresenta un investimento strategico per i produttori di dischi freno che puntano a eccellere in termini di velocità, precisione e conformità.

La nostra leadership è testimoniata dalla presenza capillare delle nostre tecnologie presso i leader della manifattura italiana, dove la continuità operativa è un requisito non negoziabile.

Scegliere EVLASER significa affidarsi a un partner che conosce profondamente le dinamiche della linea di produzione e la precisione del software di visione avanzato.

La marcatura laser dischi freno si conferma quindi una tecnologia strategica per garantire tracciabilità, efficienza produttiva e integrazione nei moderni contesti di produzione industriale.
