Parametri di Marcatura Laser: come si impostano e si ottimizzano per un risultato ripetibile

Il risultato di una marcatura laser non dipende mai da un singolo valore impostato sulla macchina, ma dall’equilibrio tra più grandezze che agiscono insieme sul materiale. Regolare i parametri di marcatura laser significa gestire contemporaneamente l’energia trasferita dal fascio, la sua distribuzione nel tempo e nello spazio, e le caratteristiche ottiche e geometriche che ne determinano l’applicazione sulla superficie.

Comprendere il ruolo di ciascun parametro laser, e soprattutto il modo in cui interagisce con gli altri, è il presupposto per ottenere marcature leggibili, uniformi e ripetibili nel tempo, indipendentemente dal materiale trattato o dal settore applicativo.

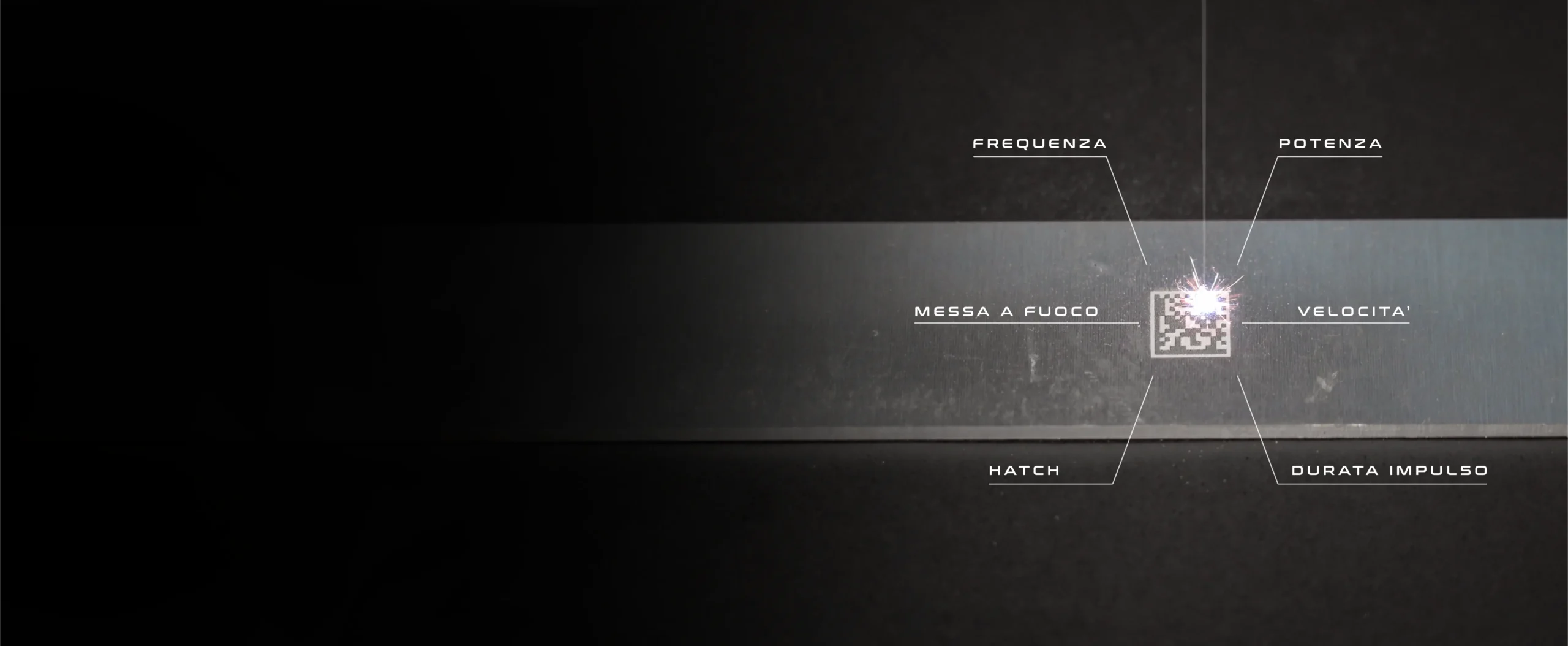

Quali sono i Parametri di Marcatura Laser

Quando si parla di parametri laser è utile distinguere tre famiglie di grandezze che, pur avendo natura diversa, concorrono tutte al risultato finale: i parametri del laser e del processo, il parametro ottico legato alla messa a fuoco e i parametri del disegno, cioè il modo in cui il fascio viene guidato sulla superficie.

Nessuna di queste categorie può essere ottimizzata isolatamente: una modifica su un fronte si ripercuote quasi sempre sugli altri.

Tra i parametri del laser e del processo, i più rilevanti sono i seguenti.

• Potenza: espressa in watt, è la quantità di energia media erogata dalla sorgente nell’unità di tempo. Una potenza maggiore non equivale automaticamente a una marcatura più profonda o visibile, perché l’effetto reale dipende da come questa energia viene distribuita nel tempo e concentrata nello spazio; la potenza incide anche sulla velocità di processo sostenibile.
• Velocità di scansione: è la rapidità con cui il fascio percorre la superficie e determina il tempo di permanenza su ogni punto, quindi l’energia lineare effettivamente depositata; velocità più basse aumentano l’apporto energetico per unità di lunghezza, velocità più alte lo riducono.
• Frequenza di ripetizione degli impulsi: nei sistemi pulsati definisce quanti impulsi vengono emessi al secondo, misurata in kHz. La frequenza di ripetizione determina quanti impulsi vengono emessi al secondo; in funzione della potenza media e delle caratteristiche della sorgente, la variazione della frequenza modifica anche l’energia associata ai singoli impulsi e la loro distribuzione nel tempo.
• Durata dell’impulso: è il tempo in cui l’energia di un singolo impulso viene rilasciata, tipicamente nell’ordine dei nanosecondi o, nei sistemi più avanzati, dei picosecondi. Impulsi più brevi concentrano l’energia in tempi ridottissimi, limitando la diffusione del calore verso le zone circostanti; impulsi più lunghi favoriscono effetti termici più graduali, utili ad esempio nella ricottura.
• Numero di passate: indica quante volte il fascio ripercorre lo stesso tracciato. Aumentare le passate consente di accumulare energia in modo progressivo, ma il risultato non è mai una semplice somma lineare degli effetti di una singola passata, perché il materiale cambia condizione dopo ogni passaggio.

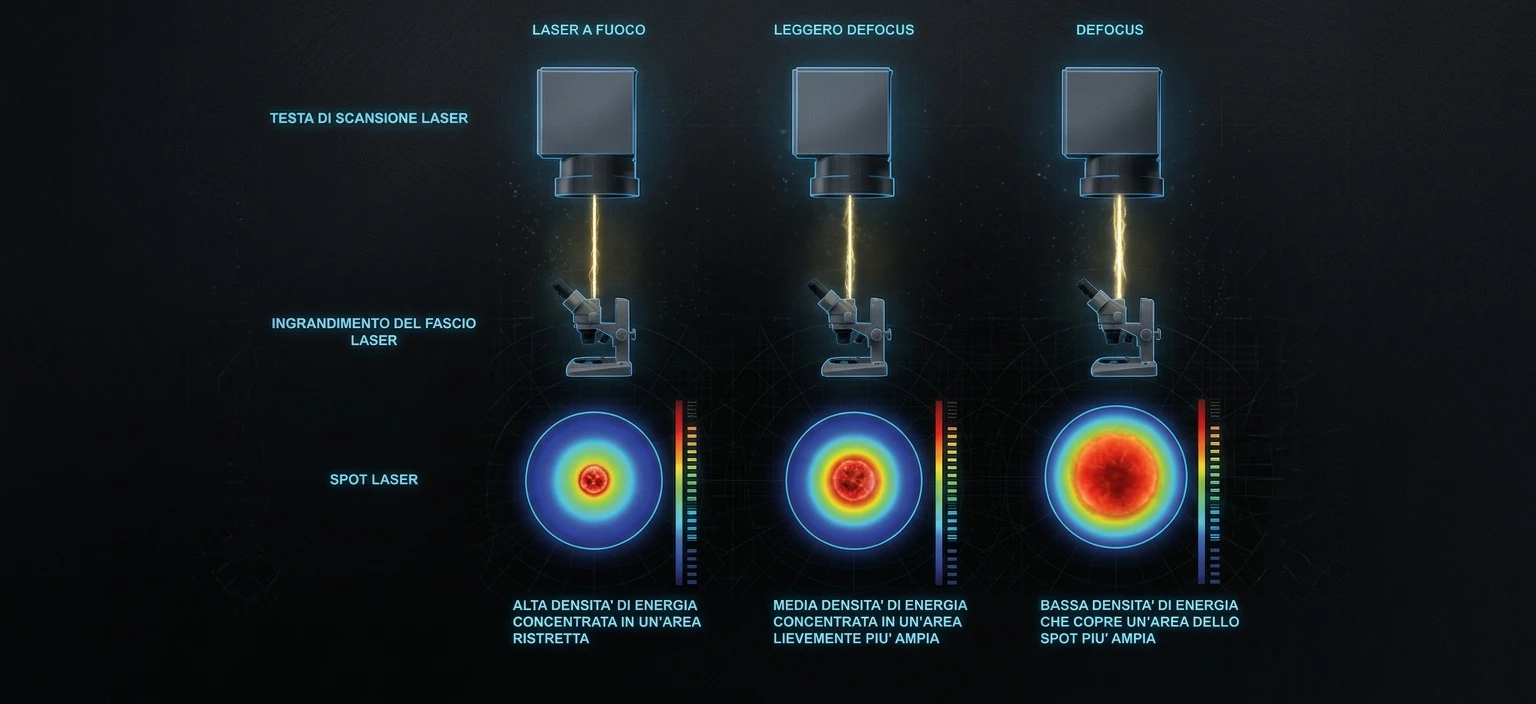

La messa a fuoco, o defocus, è invece un parametro di natura ottica: definisce la posizione del piano di lavoro rispetto al punto in cui il fascio raggiunge il diametro minimo, e quindi la massima densità di energia per unità di superficie.

Lavorare esattamente a fuoco concentra l’energia nello spot più piccolo possibile, condizione che favorisce incisioni nette e profonde; allontanarsi dal piano focale, in modo controllato, allarga lo spot e riduce la densità di energia, effetto ricercato deliberatamente in alcune applicazioni di ricottura o marcatura superficiale.

La differenza tra queste condizioni non è solo teorica, ma si traduce in effetti concreti e ben distinguibili sul materiale, riconducibili al modo in cui la stessa energia viene distribuita su una superficie diversa.

• A fuoco: il fascio è concentrato nello spot di diametro minimo consentito dall’ottica, quindi nella massima densità di energia per unità di superficie. È la condizione che offre il maggior potere di asportazione e di penetrazione, adatta a incisioni profonde e a marcature ad alto contrasto su materiali che richiedono energia concentrata in un’area ridotta.
• Leggermente fuori fuoco: spostando di poco il piano di lavoro rispetto al punto di minimo diametro, lo spot si allarga in modo contenuto e la stessa energia si distribuisce su una superficie leggermente maggiore. La densità di energia diminuisce senza crollare, un compromesso spesso ricercato quando serve attenuare l’effetto di asportazione mantenendo comunque un segno netto, o quando si lavora su superfici non perfettamente piane.
• Defocus marcato: allontanando in modo più deciso il pezzo dal piano focale, lo spot si allarga sensibilmente e la densità di energia si riduce in proporzione, privilegiando un effetto termico più superficiale e diffuso rispetto a uno di asportazione. È la condizione tipicamente ricercata nella ricottura o in marcature che devono restare delicate sulla superficie, dove l’obiettivo non è rimuovere materiale ma indurre una trasformazione controllata dello strato più esterno.

In tutti e tre i casi il parametro che cambia realmente non è la potenza impostata, ma la superficie su cui quella potenza viene distribuita: è questo rapporto, più che il singolo valore di defocus, a determinare se il risultato sarà un’incisione profonda, un segno di compromesso o un effetto puramente termico.

Campitura e angolo di campitura, spesso indicati con il termine hatching, appartengono infine alla categoria dei parametri del disegno: descrivono il modo in cui il fascio riempie un’area piena, tracciando linee parallele secondo un determinato orientamento.

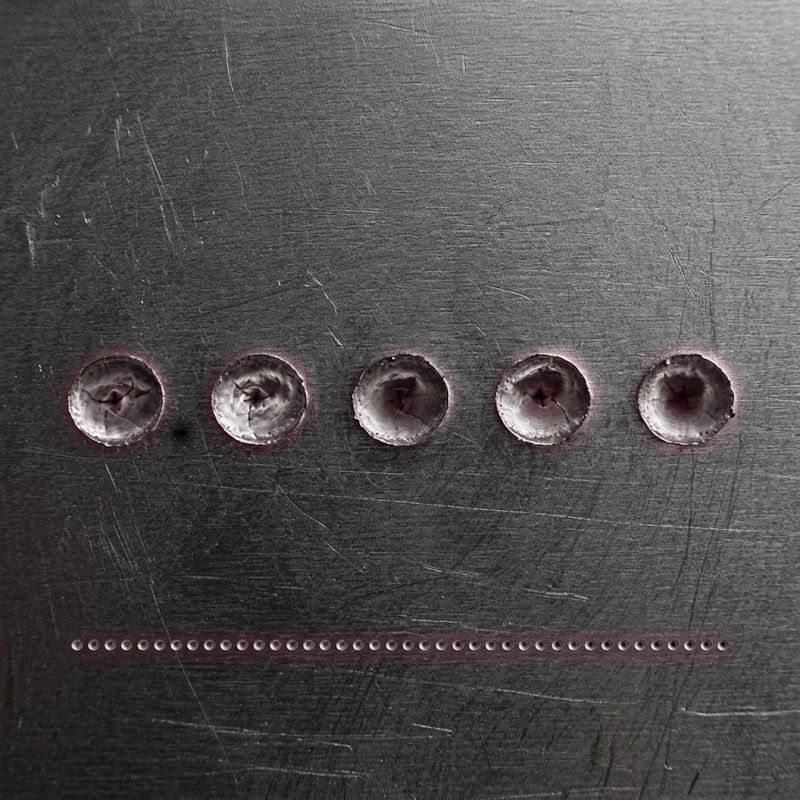

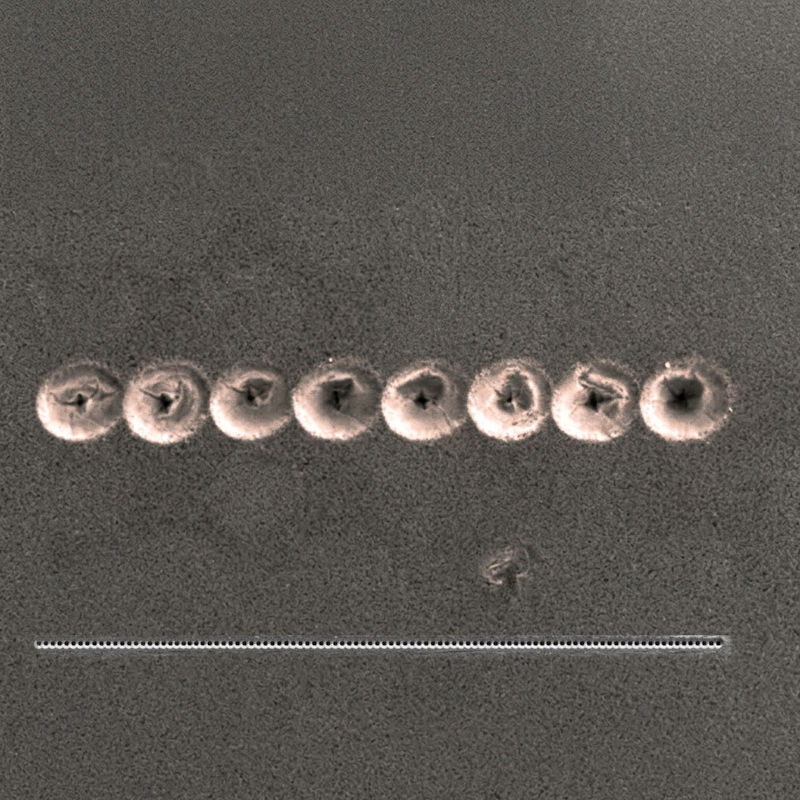

Quando si parla di campitura entra in gioco anche la distanza tra le linee di riempimento, la cosiddetta hatch distance: una distanza troppo ampia lascia porzioni di superficie non trattate o irregolari, una distanza troppo ridotta comporta invece una sovrapposizione eccessiva tra le linee, con un aumento dell’energia complessivamente depositata sull’area.

L’angolo di campitura, cioè l’orientamento delle linee di riempimento rispetto al contorno della figura, influisce a sua volta sull’uniformità visiva del risultato, soprattutto su superfici ampie o geometrie complesse.

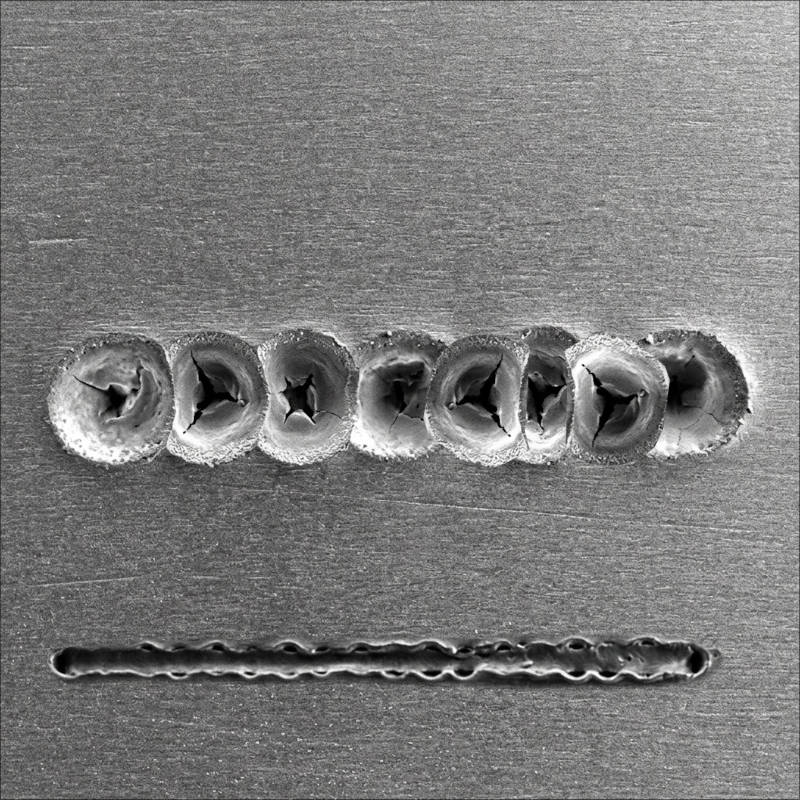

A questi parametri si affianca la relazione tra frequenza e velocità, nota come overlap degli impulsi: la sovrapposizione tra un impulso e il successivo, determinata dal rapporto tra velocità e frequenza, condiziona la continuità del segno tracciato.

Un overlap insufficiente produce marcature puntinate o discontinue, mentre un overlap eccessivo concentra troppa energia in una porzione ridotta di superficie.

Come si configurano e ottimizzano i Parametri di Marcatura Laser

L’impostazione dei parametri di marcatura laser non segue una ricetta valida per ogni situazione, ma un percorso metodico che parte dal materiale e dal risultato atteso: una marcatura ad alto contrasto, un’incisione profonda, un effetto di ricottura o una rimozione selettiva di strato richiedono approcci diversi fin dalla scelta della sorgente.

Un approccio operativo che molti tecnici seguono in fase di messa a punto può essere descritto in questi passaggi, da intendersi come traccia di lavoro e non come sequenza rigida.

• Identificazione del materiale e delle sue caratteristiche di assorbimento.
• Definizione precisa del risultato desiderato, in termini di contrasto, profondità o effetto estetico.
• Selezione della sorgente laser più adatta al materiale e all’obiettivo.
• Individuazione di un range di potenza di partenza, generalmente su indicazione della documentazione tecnica del produttore della sorgente.
• Test di diverse velocità di scansione all’interno di quel range, osservando l’effetto su contrasto e profondità.
• Regolazione di frequenza e durata dell’impulso per affinare il bilanciamento tra effetto termico e di asportazione.
• Valutazione dei risultati in termini di contrasto, profondità e qualità visiva del segno.
• Scelta della combinazione di parametri che meglio soddisfa i requisiti, tenendo conto anche dei tempi di processo.
• Verifica della ripetibilità della combinazione scelta su più campioni, condizione indispensabile prima di trasferirla in produzione.

Questo percorso cambia a seconda della sorgente laser impiegata, perché ogni tecnologia reagisce in modo diverso allo stesso materiale.

I laser a fibra, con lunghezza d’onda nell’infrarosso vicino, sono ampiamente utilizzati per la marcatura dei metalli. Le sorgenti fibra con architettura MOPA offrono una maggiore flessibilità nella gestione della durata dell’impulso e quindi nel controllo dell’interazione con il materiale.

I laser CO2, con lunghezza d’onda molto più lunga, trovano impiego preferenziale su materiali organici e non metallici come legno, plastiche, pelle e carta.

I laser UV, grazie alla lunghezza d’onda più corta, possono favorire interazioni con un ridotto apporto termico rispetto ad altre sorgenti in determinate applicazioni, risultando particolarmente interessanti per materiali sensibili al calore.

Un ulteriore elemento della configurazione è la scelta dell’ottica di focalizzazione.

La lente determina l’area di lavoro coperta dal sistema, la dimensione minima dello spot ottenibile e, di conseguenza, la risoluzione del segno e la densità di energia disponibile in quel punto; lenti con focale più corta concentrano l’energia in aree di lavoro più ridotte, con spot più piccoli e maggiore densità energetica, mentre lenti con focale più lunga coprono aree più ampie a fronte di una densità di energia inferiore a parità di potenza.

Il tema meriterebbe un approfondimento dedicato: in questa sede è sufficiente ricordare che la scelta della lente è una variabile di configurazione da considerare insieme a potenza, velocità e frequenza.

Come interagiscono tra di loro i parametri

Nessun parametro di marcatura laser agisce in modo isolato: modificarne uno cambia quasi sempre l’effetto prodotto dagli altri, ed è questa rete di relazioni reciproche a rendere la marcatura laser un processo da mettere a punto per prove successive piuttosto che da calcolare in astratto.

La relazione più immediata è quella tra frequenza e velocità, che determina l’overlap degli impulsi descritto in precedenza: aumentare la velocità senza intervenire sulla frequenza riduce la sovrapposizione tra impulsi consecutivi, mentre alzare la frequenza a parità di velocità la aumenta.

Un secondo legame stretto è quello tra potenza e durata dell’impulso, che insieme determinano l’energia effettivamente contenuta in ciascun impulso: a parità di potenza media, impulsi più brevi concentrano la stessa energia in un tempo minore, aumentando il picco di potenza istantanea e quindi l’effetto di asportazione sul materiale.

Anche il numero di passate è legato in modo diretto alla hatch distance: una combinazione di più passate con una distanza di campitura stretta produce un accumulo di energia diverso, in termini di distribuzione spaziale, rispetto a un’unica passata con la stessa distanza.

Infine, la messa a fuoco interagisce direttamente con la dimensione dello spot e quindi con la densità di energia disponibile: la stessa combinazione di potenza, velocità e frequenza può produrre risultati molto diversi a seconda che il pezzo si trovi esattamente sul piano focale o leggermente fuori fuoco.

Proprio per questa interdipendenza, il materiale trattato, la sorgente laser impiegata, l’ottica selezionata e il risultato che si vuole ottenere condizionano insieme la combinazione di parametri più adatta: non esiste una configurazione universalmente valida, ma solo combinazioni verificate empiricamente per una specifica applicazione.

Vantaggi di una corretta impostazione dei Parametri di Marcatura Laser e principali criticità

Una configurazione corretta dei parametri di marcatura laser si traduce in vantaggi misurabili: maggiore uniformità del segno su tutta la superficie trattata, contrasto stabile tra un pezzo e l’altro, precisione geometrica del disegno riprodotto e, non ultimo, ripetibilità del processo nel tempo, condizione essenziale dove la marcatura deve rimanere conforme lotto dopo lotto.

Al contrario, alcuni errori ricorrenti compromettono la qualità del risultato, spesso perché nascono da un approccio che considera i parametri singolarmente anziché nel loro insieme.

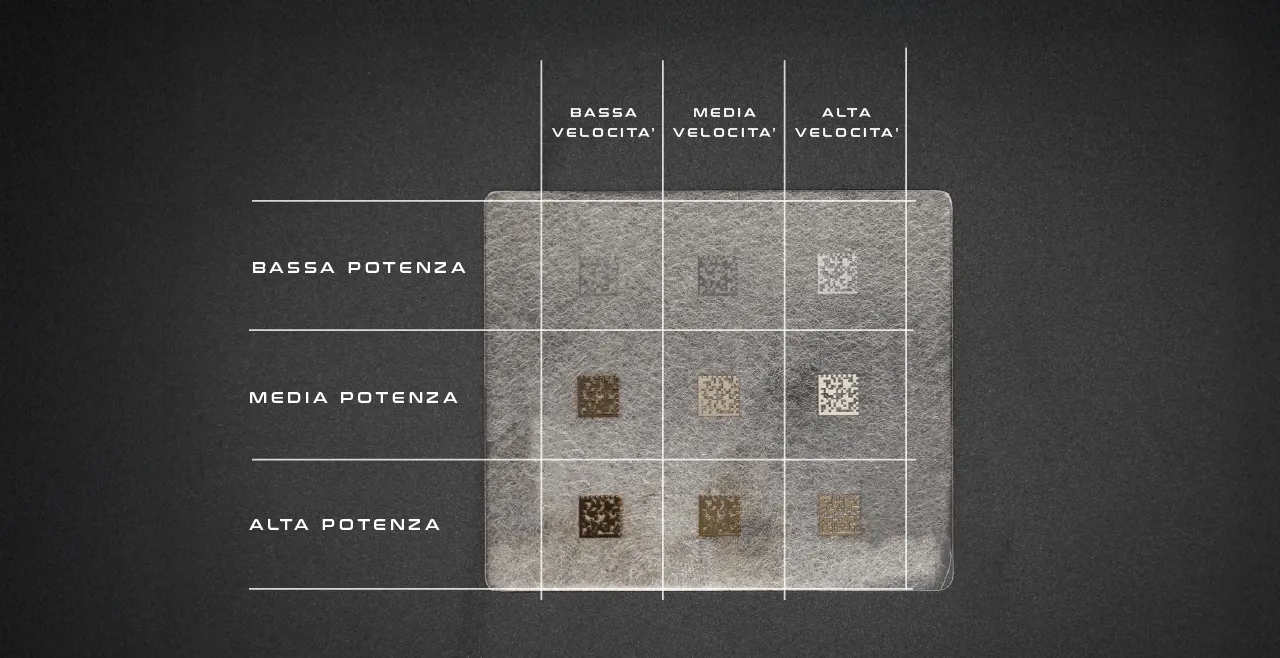

• Aumentare semplicemente la potenza per ottenere una marcatura più evidente: la profondità e l’intensità del segno dipendono dalla combinazione di più fattori, non dalla sola potenza erogata; un incremento non controllato può generare eccesso di calore e danneggiare il materiale invece di migliorare la leggibilità.
• Ridurre eccessivamente la velocità per compensare una marcatura poco marcata: questo allunga il tempo di permanenza del fascio su ogni punto, aumentando l’energia lineare depositata ben oltre il necessario, con il rischio di bruciature o deformazione del materiale.
• Utilizzare gli stessi parametri su materiali diversi: ogni materiale ha caratteristiche di assorbimento e sensibilità al calore proprie, per cui una combinazione ottimizzata su un metallo raramente è trasferibile senza modifiche a una plastica o a un materiale organico.
• Ignorare la corretta messa a fuoco: lavorare fuori dal piano focale, anche di pochi millimetri, altera la densità di energia disponibile e quindi la qualità e la profondità della marcatura, spesso in modo non prevedibile se non verificato empiricamente.
• Non considerare il numero di passate e la sua relazione con la hatch distance: impostare più passate senza rivalutare la distanza di campitura può produrre un accumulo di energia non uniforme, con zone sovraesposte e altre insufficientemente trattate.

Ogni configurazione va quindi validata sul materiale e sull’applicazione specifica, evitando di considerare una singola regolazione come soluzione universale.

Applicazioni tipiche e settori

La scelta e la configurazione dei parametri di marcatura laser cambiano sensibilmente in funzione del settore applicativo e del risultato richiesto dal processo produttivo.

Nella componentistica meccanica e nell’industria automotive, dove la tracciabilità è spesso un requisito normativo, la priorità va solitamente a marcature ad alto contrasto e a codici a barre o matrici dati leggibili in modo affidabile anche dopo trattamenti superficiali successivi, come verniciature o trattamenti galvanici: qui la combinazione di parametri deve garantire un segno stabile nel tempo, resistente all’abrasione e alla corrosione.

Nel settore medicale, la marcatura su strumenti chirurgici e dispositivi impiantabili richiede parametri capaci di produrre segni leggibili senza alterare le proprietà superficiali del materiale, spesso acciai inossidabili o leghe biocompatibili, dove un’eccessiva energia termica potrebbe comprometterne la resistenza alla corrosione.

Nel comparto elettronico, dove i componenti sono spesso sensibili al calore e le geometrie particolarmente ridotte, l’esigenza è opposta: servono parametri capaci di limitare al minimo l’impatto termico, condizione in cui i laser UV trovano spesso applicazione proprio per la loro capacità di agire con meccanismi prevalentemente fotochimici.

Anche nel settore del packaging e dei beni di consumo, dove convivono materiali molto diversi tra loro, dalle plastiche al vetro fino ai materiali cartacei, la configurazione dei parametri deve essere ridefinita ogni volta che cambia il materiale trattato, proprio perché l’assorbimento della lunghezza d’onda impiegata varia in modo sostanziale da un materiale all’altro.

Un equilibrio da costruire, non da improvvisare

Impostare i parametri di marcatura laser significa gestire un sistema di grandezze interdipendenti, in cui potenza, velocità, frequenza, durata dell’impulso e numero di passate si intrecciano con la messa a fuoco e con le scelte geometriche del disegno, come campitura e hatch distance.

Nessuno di questi elementi, preso singolarmente, garantisce un risultato di qualità: è la loro ottimizzazione coordinata, calibrata sul materiale, sulla sorgente laser impiegata e sull’ottica selezionata, a determinare marcature uniformi, leggibili e ripetibili nel tempo.

Per questo, più che cercare valori universali, conviene costruire un metodo di lavoro che parta dalla comprensione delle relazioni tra i parametri e arrivi, attraverso test sistematici, a una combinazione validata e ripetibile per ogni specifica applicazione.
